Ankraj Nedir ve Ne İşe Yarar?

İnşaat ve mühendislik projelerinde yapı elemanlarının güvenli şekilde sabitlenmesi büyük önem taşır. Bu noktada kullanılan en önemli bağlantı yöntemlerinden biri ankraj sistemleridir. Teknik tanımıyla ankraj bir yapı elemanının ya da zeminin üzerindeki gerilme, çekme veya devrilme kuvvetlerini daha sağlam bir yüzeye aktaran bağlantı sistemidir. Bu kelime, İngilizce “anchor” yani çapa sözcüğünden gelir. Gemi demiri nasıl tekneyi denizde sabit tutuyorsa, ankraj da yapıyı ya da zemini yerinde tutar.

Temel amacı, yapı üzerindeki yüklerin güvenli şekilde zemine veya taşıyıcı yüzeye aktarılmasını sağlamaktır. Kolon, çelik konstrüksiyon, makine veya farklı yapı elemanlarının hareket etmesini önleyen ve onları bulunduğu yüzeye sabitleyen bir bağlantı çözümüdür. İnşaat projelerinde bu sistemler genellikle beton içerisine yerleştirilen çelik elemanlar, halatlar veya özel bağlantı parçaları ile oluşturulur. Bu sayede yapı elemanları dış kuvvetlere karşı daha dayanıklı hale gelir ve tonlarca yük taşıyabilir.

Eylül - Ekim Sayısı Yayında!

İnşaat sektöründeki güncel projeler ve özel röportajlarla dolu yeni sayımızı hemen şimdi okuyun.

Dergiyi Oku »

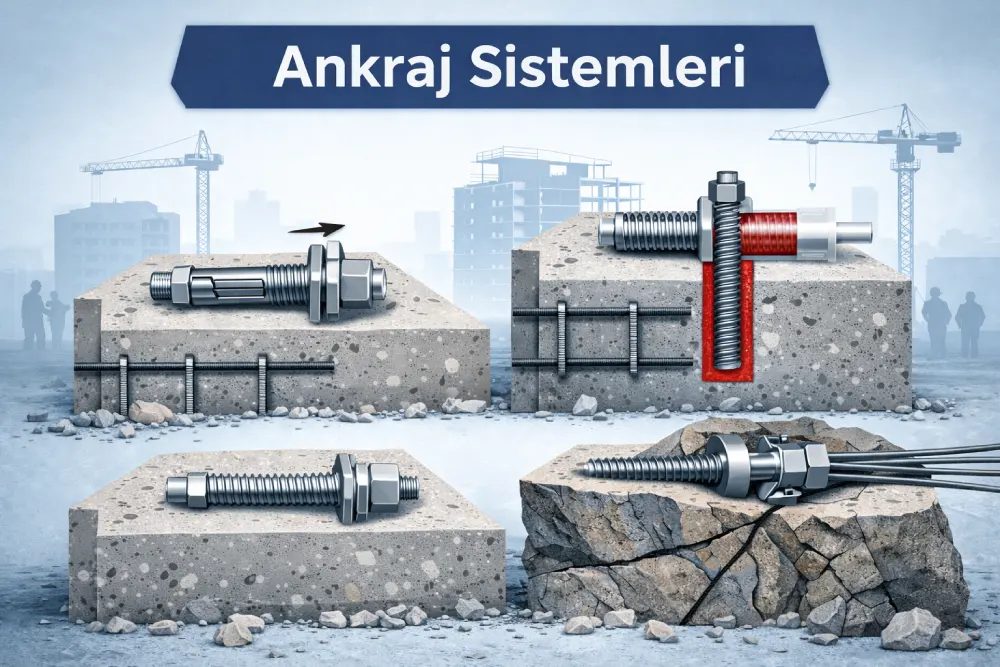

Ankraj Türleri Nelerdir?

Ankraj sistemleri, tıpkı içinde kullanıldıkları projeler kadar çeşitlidir. Kullanım süresine göre, çalışma mekanizmasına göre veya uygulama yüzeyine göre birkaç farklı açıdan sınıflandırmak mümkündür:

Kullanım Süresine Göre: Geçici ve Kalıcı

• Geçici Sistemler: Yalnızca inşaat sürecinde ihtiyaç duyulan ve proje tamamlandığında işlevi sona eren sistemlerdir. Geçici ankrajların ortalama servis ömrü iki yıl olarak kabul edilir ve tasarımda bu süre esas alınır.
• Kalıcı Sistemler: Yapının tüm kullanım ömrü boyunca aktif olarak çalışmaya devam eder. Kalıcı ankrajlar için 75 ila 100 yıllık servis ömrü hedeflenir. Bu nedenle korozyon koruması kalıcı sistemlerin en çok dikkat edilen unsurlardandır.

Çalışma Mekanizmasına Göre: Pasif ve Öngerilmeli

• Pasif Sistemler: Bu sistemler kendi başlarına yük taşımazlar. Zemin veya yapı harekete geçtiğinde, yani bir deformasyon başladığında devreye girerler. Bu nedenle pasif ankrajlarda belirli bir yer değiştirme kabul edilmek zorundadır.
• Öngerilmeli Sistemler: Öngermeli ankrajlar genellikle zemin mühendisliği projelerinde kullanılır. Çelik halatlar veya çubuklar zemine yerleştirilir ve belirli bir germe kuvveti uygulanarak sabitlenir.

Uygulama Yüzeyine Göre Ankrajlar

• Zemin ankrajı, sondaj ekipmanıyla zemine açılan bir deliğe korozyona dayanıklı çelik tendon ya da halat demeti yerleştirildikten sonra deliğin çimento enjeksiyonu ile doldurulmasıyla oluşturulur.
• Kaya ankrajları, zemin ankrajlarına benzer şekilde çalışır ancak sert kaya yüzeylerinde uygulanır. Genellikle tünellerde, baraj çevresinde ve şev stabilitesinin sağlanması gereken alanlarda kullanılır.
• Kimyasal ankraj sertleşmiş beton, tuğla, doğal taş veya benzeri yüzeylere sonradan bağlantı yapılması gerektiğinde kullanılan bir sistemdir.
• Mekanik ankrajlar çimento veya kimyasal madde kullanılmadan, genişleme ya da kilitleme prensibiyle çalışan sistemlerdir. Genişlemeli ve alttan kesmeli olarak ikiye ayrılır.

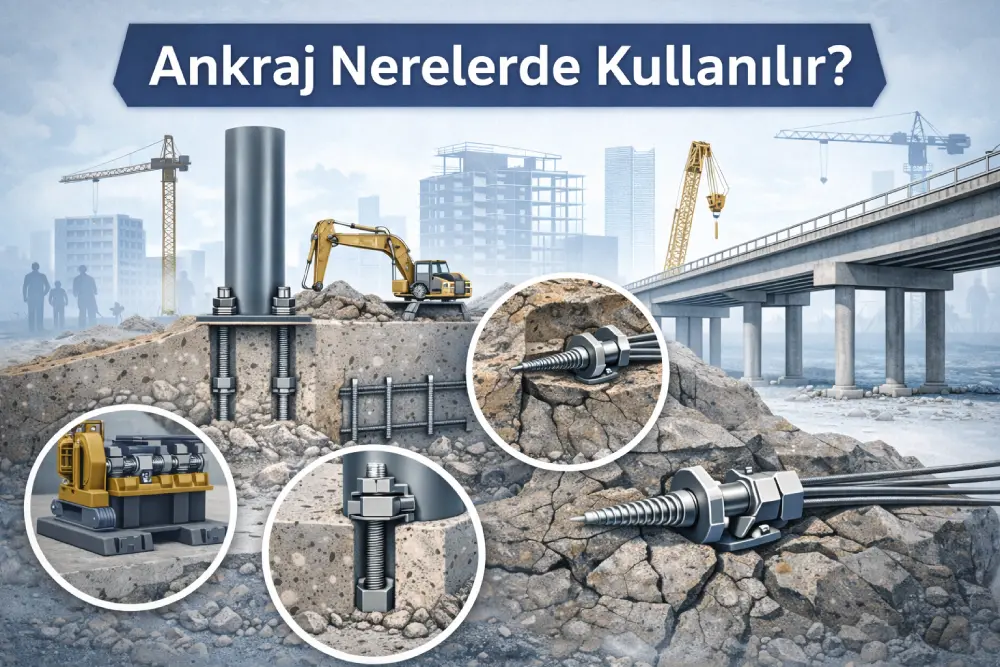

Ankraj Nerelerde Kullanılır?

Ankraj sistemleri, yapı elemanlarını güvenli ve sağlam bir şekilde sabitlemek için kullanılan önemli bağlantı çözümlerinden biridir. İnşaat ve mühendislik projelerinde hem yapı güvenliğini sağlamak hem de yük aktarımını kontrol altında tutmak amacıyla farklı alanlarda ankraj uygulamalarına başvurulur. Özellikle yüksek yük taşıyan veya sabitlenmesi gereken yapı elemanlarında ankraj sistemleri kritik bir rol oynar.

En yaygın kullanım alanlarından biri çelik konstrüksiyon yapılardır. Çelik kolonların ve taşıyıcı elemanların beton temellere sabitlenmesi için ankraj cıvataları kullanılır. Bu sayede yapı elemanları temele güçlü bir şekilde bağlanır ve yapı stabilitesi artırılır.

Ayrıca makine montajlarında da sıkça kullanılır. Fabrika ve endüstriyel tesislerde ağır makinelerin beton zeminlere sabitlenmesi gerekir. Ankraj bağlantıları, makinelerin çalışırken oluşturduğu titreşimlerin yapıya zarar vermesini önler ve ekipmanın güvenli şekilde kullanılmasını sağlar.

Bir diğer önemli kullanım alanı ise zemin ve kazı destekleme projeleridir. Tünel, metro, yol ve büyük altyapı projelerinde ankraj sistemleri zemin stabilitesini artırmak için kullanılır. Özellikle istinat duvarlarında ve derin kazı çalışmalarında ankrajlar, toprağın kaymasını engelleyerek yapı güvenliğini destekler.

Hangi Ankraj Türü, Hangi Durumda?

İnşaat ve mühendislik projelerinde farklı yük koşulları ve uygulama alanları için farklı ankraj türleri kullanılır. Her ankraj sistemi belirli bir kullanım amacı için geliştirilmiştir. Bu nedenle doğru ankraj türünü seçmek, bağlantının güvenliği ve performansı açısından oldukça önemlidir.

Mekanik sistemler, hızlı montaj gerektiren uygulamalarda sıkça tercih edilir. Beton yüzeye açılan deliklere yerleştirilen bu ankrajlar, sıkma işlemi sırasında genleşerek yüzeye tutunur. Çelik konstrüksiyon montajı, korkuluk sistemleri ve makine sabitleme işlemlerinde yaygın olarak kullanılır. Montaj sürecinin hızlı olması, mekanik ankrajların en önemli avantajlarından biridir.

Kimyasal sistemler ise yüksek dayanım gerektiren uygulamalarda tercih edilir. Epoksi veya reçine bazlı kimyasal malzemeler kullanılarak yapılan bu sistemlerde ankraj çubuğu betonla güçlü bir bağ oluşturur. Özellikle ağır yük taşıyan bağlantılarda, çatlaklı beton yüzeylerde veya hassas mühendislik projelerinde kimyasal ankrajlar daha güvenli bir çözüm sunar.

Zemin sistemler ise zemin stabilitesini artırmak amacıyla kullanılan sistemlerdir. Tünel, istinat duvarı, derin kazı ve altyapı projelerinde toprağın kaymasını önlemek için zemin ankrajlarından yararlanılır.

Ankraj Kullanmanın Avantajları

Yapı projelerinde doğru ankraj sistemlerinin kullanılması hem güvenlik hem de yapı performansı açısından önemli avantajlar sağlar. Ankraj sistemleri, yapı elemanlarını taşıyıcı yüzeye güçlü şekilde sabitleyerek uzun ömürlü ve güvenilir bağlantılar oluşturur.

Ankraj kullanımının en önemli avantajlarından biri yüklerin güvenli şekilde aktarılmasını sağlamasıdır. Yapı üzerinde oluşan çekme, basınç ve kesme kuvvetleri ankraj bağlantıları aracılığıyla zemine veya beton temele iletilir. Bu durum yapı elemanlarının yerinden oynamasını önleyerek stabiliteyi artırır.

Bir diğer önemli avantaj ise yüksek dayanım ve güvenlik sağlamasıdır. Doğru şekilde seçilmiş ve uygulanmış bir ankraj sistemi, ağır yükleri taşıyabilecek kapasiteye sahiptir. Bu nedenle çelik yapılar, endüstriyel makineler ve altyapı projelerinde güvenli bir bağlantı çözümü olarak tercih edilir.

Ankraj sistemleri ayrıca montaj kolaylığı ve esneklik sunar. Özellikle sonradan uygulanan ankraj sistemleri sayesinde mevcut yapılara yeni ekipmanlar veya yapı elemanları kolayca eklenebilir. Bu da proje süreçlerinde önemli bir pratiklik sağlar.

Ankraj kullanımının sağladığı diğer avantajlar şunlardır:

• Yapı güvenliğini artırır
• Uzun ömürlü ve dayanıklı bağlantılar oluşturur
• Titreşim ve hareketleri azaltır
• Bakım ve onarım süreçlerini kolaylaştırır
• Farklı yapı malzemeleriyle uyumlu çalışabilir

Ankraj Hakkında Merak Edilenler:

Ankraj nedir ne işe yarar?

Ankraj, yapı elemanlarını beton, zemin veya kaya gibi taşıyıcı yüzeylere güvenli bir şekilde sabitlemek için kullanılan bağlantı sistemidir. İnşaat projelerinde çelik kolonlar, makineler, istinat duvarları veya farklı yapı bileşenlerinin sağlam şekilde yerinde tutulmasını sağlar.

Kimyasal ankraj ile mekanik ankraj arasındaki fark nedir?

Kimyasal ankraj ile mekanik ankraj arasındaki temel fark, sabitleme yöntemlerinde ortaya çıkar. Mekanik ankrajlar, beton içine yerleştirilen metal parçaların sıkıştırılması veya genleşmesi sayesinde yüzeye tutunur. Kimyasal ankrajlar ise epoksi veya reçine bazlı özel kimyasal harçlar kullanılarak uygulanır.

Zemin ankrajı ne kadar süre dayanır?

Zemin ankrajlarının dayanım süresi kullanılan malzeme, uygulama yöntemi ve çevresel koşullara bağlı olarak değişebilir. Doğru şekilde tasarlanmış ve uygulanmış bir zemin ankrajı genellikle uzun yıllar güvenli şekilde hizmet verebilir.

Ankraj testi neden yapılır?

Bu sistemin projede öngörülen yükleri güvenli şekilde taşıyıp taşıyamadığını kontrol etmek amacıyla yapılır. Bu testler sayesinde taşıma kapasitesi, bağlantı dayanımı ve uygulama kalitesi değerlendirilir.
